Тележка для инструментов Тип B0
Тележка для инструментов Тип B1
Все категории продуктов

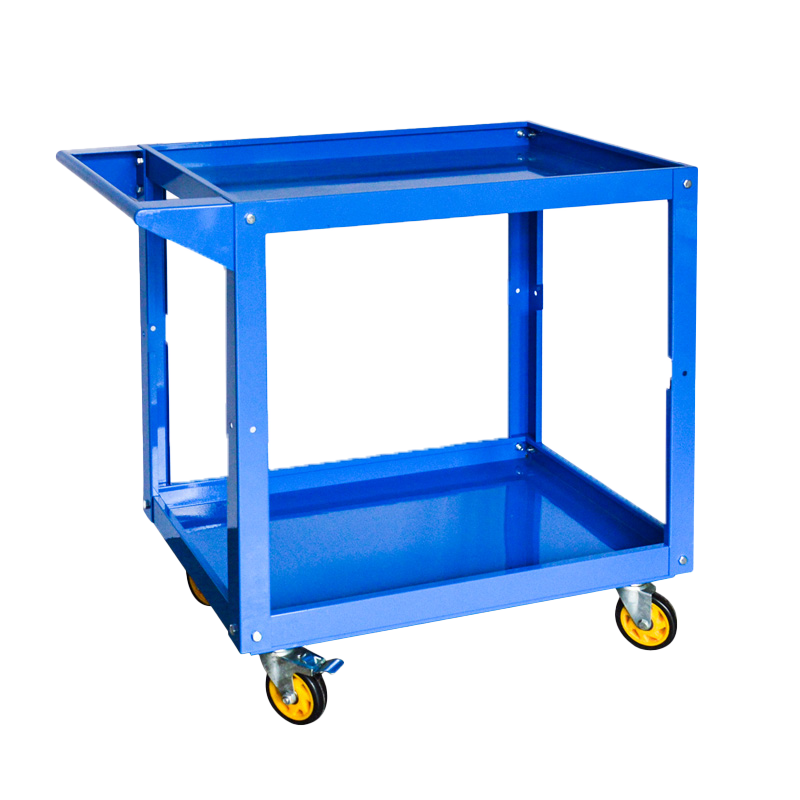

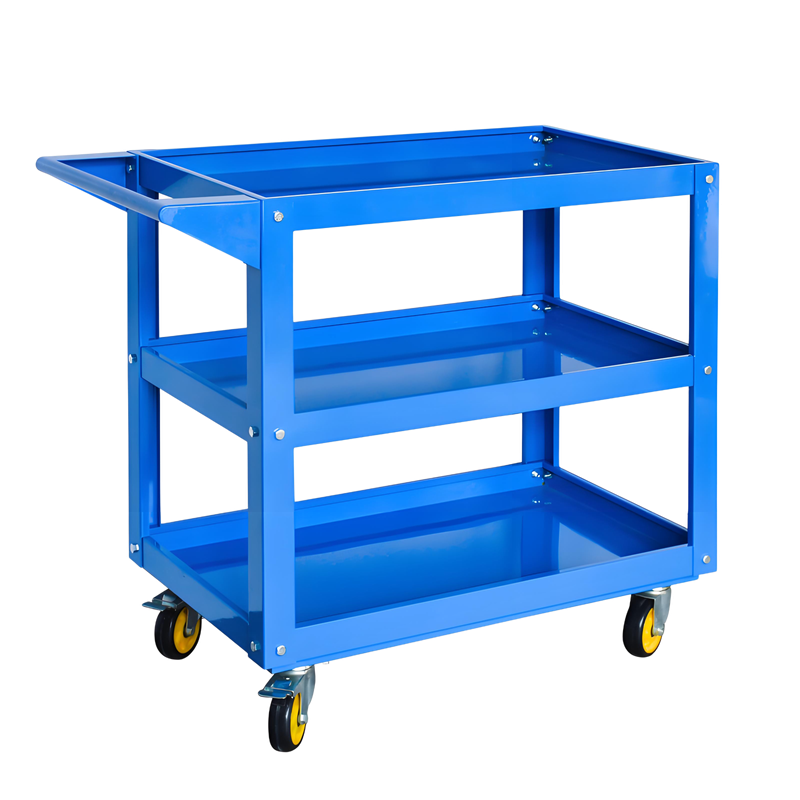

Тележка для инструментов Тип B
Обработка перфорированной плиты
Тележка для инструментов
Эта прочная и утолщенная промышленная инструментальная тележка представляет собой профессиональное решение проблем, связанных с громоздким обращением и беспорядочным хранением инструментов в мастерской, и ее можно назвать «правой рукой» при работе в мастерской.
Размер ссылки: 800-470-680mm
Количество слоев тележки: Второй этаж/третий этаж по желанию
Несущая способность на слой: 200kg
Технология материалов: Оцинкованный стальной лист + электростатическое напыление
  1. Описание продукта

Превосходная грузоподъемность: Изготовленный из утолщенных высококачественных материалов, он обладает исключительной прочностью конструкции и высокой грузоподъемностью, отвечая требованиям по размещению широкого спектра инструментов, деталей и материалов.

Научная конструкция: Многоуровневое пространство для хранения стратегически организовано, что позволяет организовать хранение инструментов и деталей и легко получить к ним доступ.

Гибкая мобильность: Оснащенный высокоплавными промышленными колесами, он обеспечивает легкое маневрирование и гибкое управление, что позволяет легко перемещаться между цехами, складами и другими рабочими площадками.

2. Основные преимущества

Прочность и надежность: Изготовленный из высококачественных материалов и с использованием передовых технологий, он устойчив к износу и деформации, обеспечивая стабильную работу даже при частом и длительном использовании.

Повышенная эффективность: Оптимизация процессов хранения и транспортировки сокращает время поиска инструментов, ускоряет оборачиваемость материалов и существенно повышает общую эффективность работы цеха.

3. Области применения

Широко применяется в промышленных цехах, на складах, производственных линиях и в других местах, подходит для решения различных задач, включая организацию инструментов, перемещение материалов и распределение деталей. Это идеальное устройство для управления цехом на месте и повышения эффективности производства.

Основной технологический процесс
Основной технологический процесс
-01
Анализ требований и обзор дизайна

Подтвердите типы отверстий (круглые/квадратные/неправильные), диаметр отверстий, шаг отверстий, метод расположения (матрица/соты/пользовательский)

Оцените толщину плиты (обычно 0.5-6мм) и выбор материала (алюминий/нержавеющая сталь/оцинкованная сталь и т.д.)

Предоставьте рекомендации DFM (проектирование для производства) во избежание конфликтов в дизайне

-02
Прецизионная резка
Лазерная резка
  • Сценарии

    Высокоточные сложные узоры

  • Точность

    ±0.1мм

  • Особ.

    Без заусенцев, гладкие края отверстий

ЧПУ штамповка
  • Сценарии

    Крупные партии стандартных отверстий

  • Точность

    ±0.15мм

  • Особ.

    Высокая эффективность, экономичность

Гидроабразивная резка
  • Сценарии

    Сверхтолстые плиты (>10мм)

  • Точность

    ±0.2мм

  • Особ.

    Отсутствие термической деформации

--Контроль процесса--

·Допуск шага отверстий·
±0.1мм (прецизионный класс) / ±0.3мм (стандартный класс)

·Высота заусенцев·
≤0.05мм (требуется вторичная зачистка)

--Выбор формы--

·Стандартное круглое отверстие·
Используйте многопозиционные матрицы для одновременной штамповки

·Неправильное отверстие·
Индивидуальные твердосплавные матрицы

-03
Штамповка
-04
Структурное формование
Гибка
Используйте ЧПУ гибочный станок
Радиус гибки ≥ 1×толщина плиты
Сварка
Для перфорированных досок сборочного типа
Используйте микролучевую плазменную сварку для уменьшения термической деформации
-05
Обработка поверхности
--Электрофорез--
Полная защита от ржавчины, подходит для перфорированных досок наружного оборудования
--Нанесение покрытия--
Матовая текстура, подходит для декоративных панелей
--Окраска распылением--
Устойчивость к царапинам/антистарение, подходит для оболочек механического оборудования
-06
Контроль качества
Проверка положения отверстий
Используйте измерение изображения CCD
(Полная проверка или выборочная проверка)
Тестирование проходным/непроходным калибром
Допуск диаметра отверстий
Контроль в пределах ±0.05мм
Проверка плоскостности
Измерение лазерным плоскометром
Деформация ≤ 0.3мм/м²
Стандарты специальных процессов
Стандарты специальных процессов
Правила проектирования отверстий
Параметр Стандартное значение Примечание
Мин. диаметр отверстия ≥ Толщина × 0.8 Предотвращение поломки пуансона
Расстояние до края ≥ Толщина × 1.5 Избежать деформации края
Шаг отверстий ≥ Толщина × 2 Обеспечение прочности
Руководство по материалам
Материал Рекомендуемая толщина Особенность
Алюминий 5052 1.0-3.0мм Предпочтителен легкий вес
Нержавеющая сталь 304 0.8-2.5мм Предпочтителен легкий вес
Оцинкованная сталь SECC 1.2-3.0мм Экономически эффективный
Функциональное улучшение
01
Дизайн ребер
Добавить ребра между отверстиями
(Глубина ≤ 0.3× Толщина)
02
Отбортовка
Отбортованный край отверстия<br/>(Высота ≤ 2мм)
03
Комбинированный процесс
Штамповка + нарезание резьбы за один этап
(Резьбовые отверстия M3-M8)
Система обеспечения качества
Система обеспечения качества
Список инспекционного оборудования

Координатно-измерительная машина

(Полная проверка положения отверстий)

Измеритель шероховатости

(Шероховатость стенки отверстия Ra ≤ 3.2мкм)

Камера соляного тумана

(Согласно стандарту ASTM B117)

Упаковка в защитную пленку PE от царапин

Защита гофрированным картоном

Усиление деревянной обрешеткой

(Для крупногабаритных панелей)

Стандарты упаковки и транспортировки
Сценарии
Сценарии
Примечание: Параметры процесса могут быть дополнительно уточнены в соответствии с конкретными сценариями применения

Поддерживает полный цикл услуг от проектирования до серийного производства

Быстрая доставка образцов в течение 24 часов (простые формы отверстий)

База данных содержит более 200 стандартных решений

Доступны отчеты о соответствии RoHS/REACH
Теплоотводящие пластины, экранирующие крышки (диаметр отверстий Φ1-Φ3мм)
Электронные устройства
Перфорированные навесные стены (перфорация художественным узором)
Отделка зданий
Фильтрующие пластины (сотовое расположение)
Промышленное оборудование
Вентиляционные панели для шкафов хранения (квадратная решетка отверстий)
Мебель
