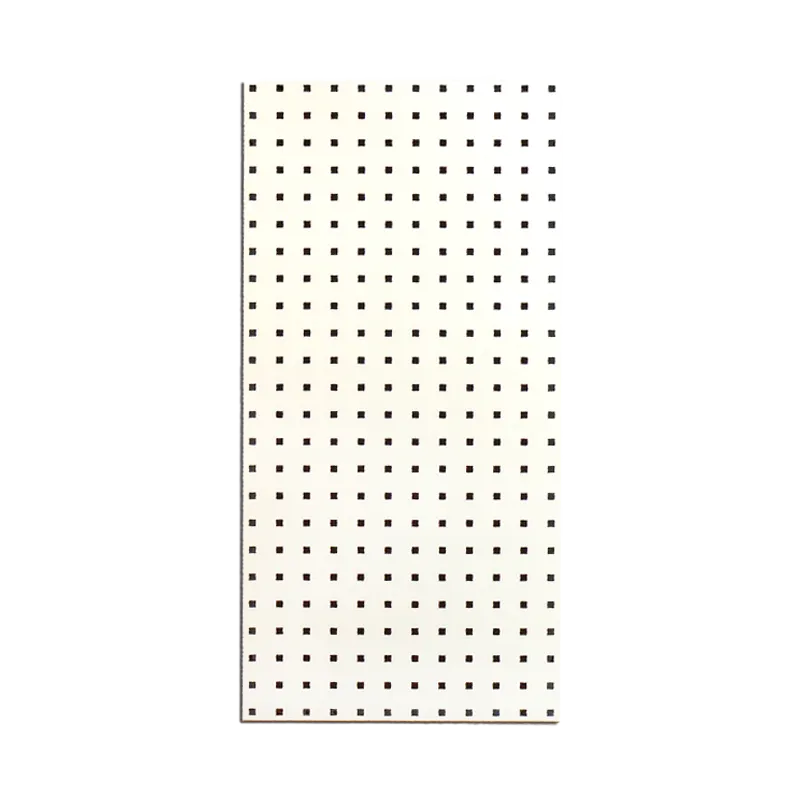

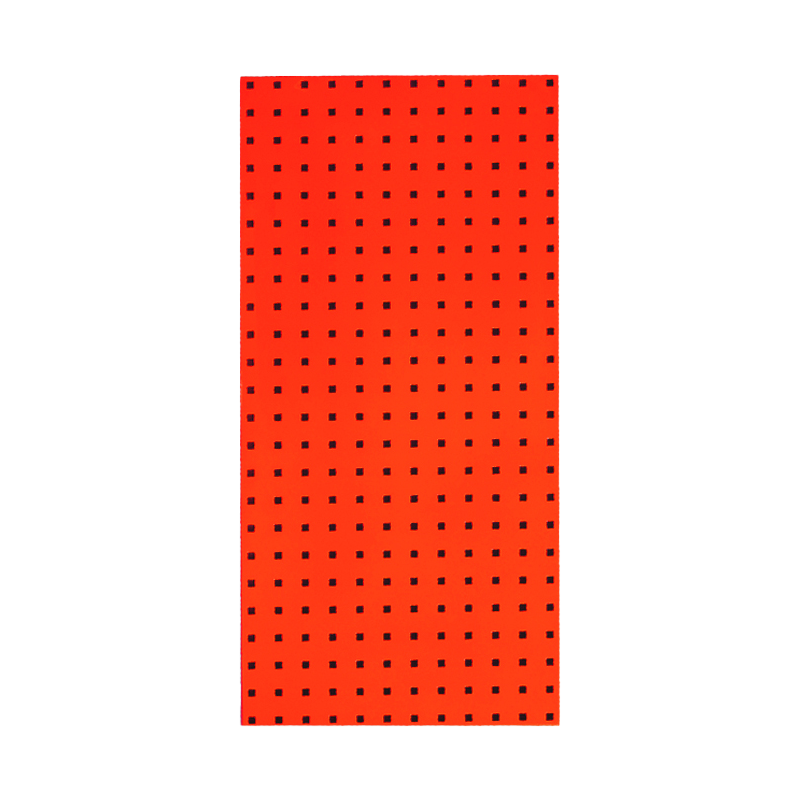

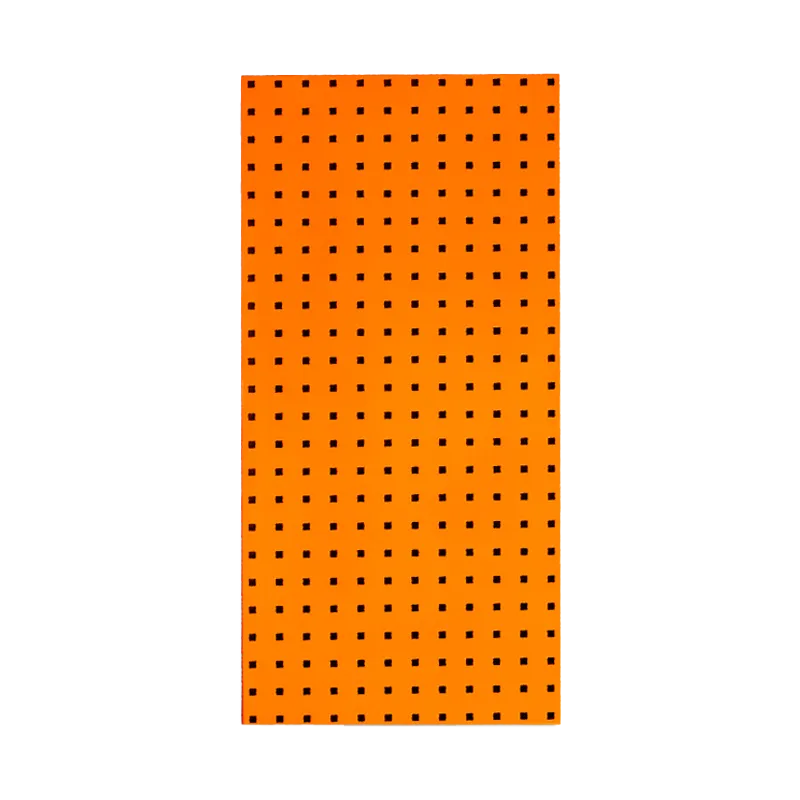

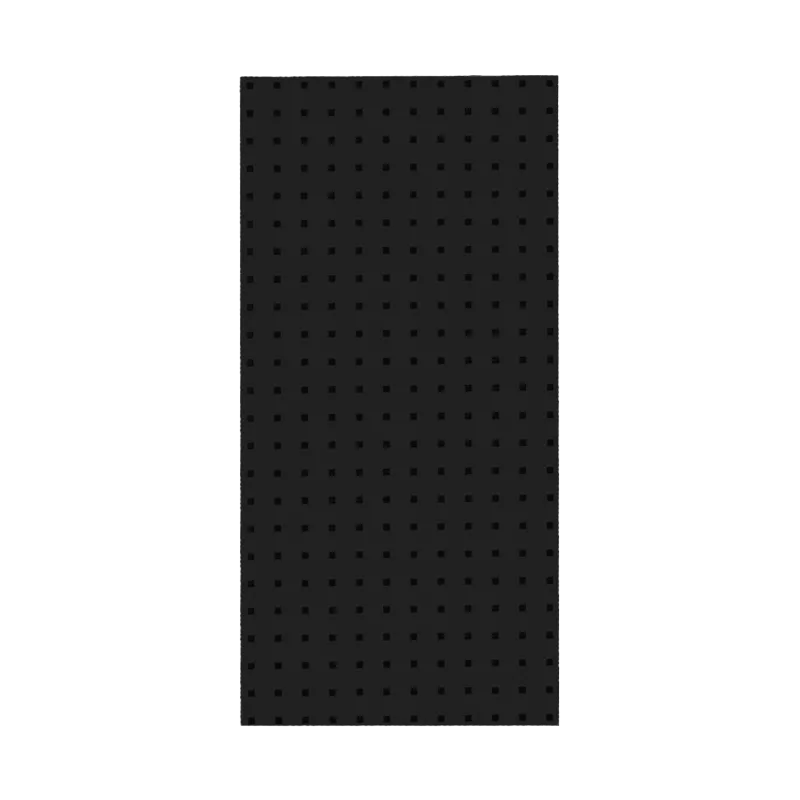

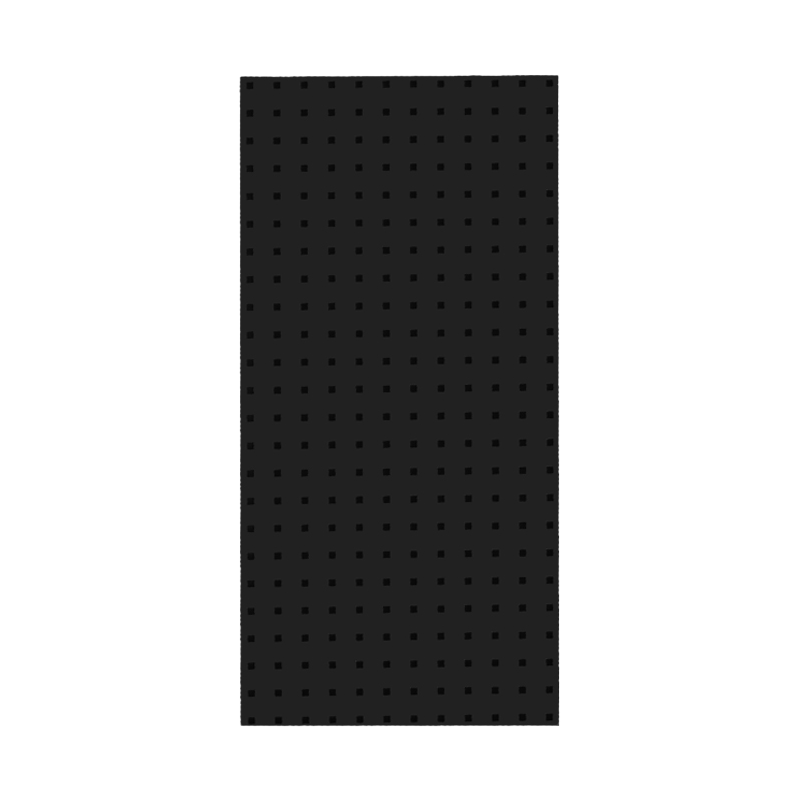

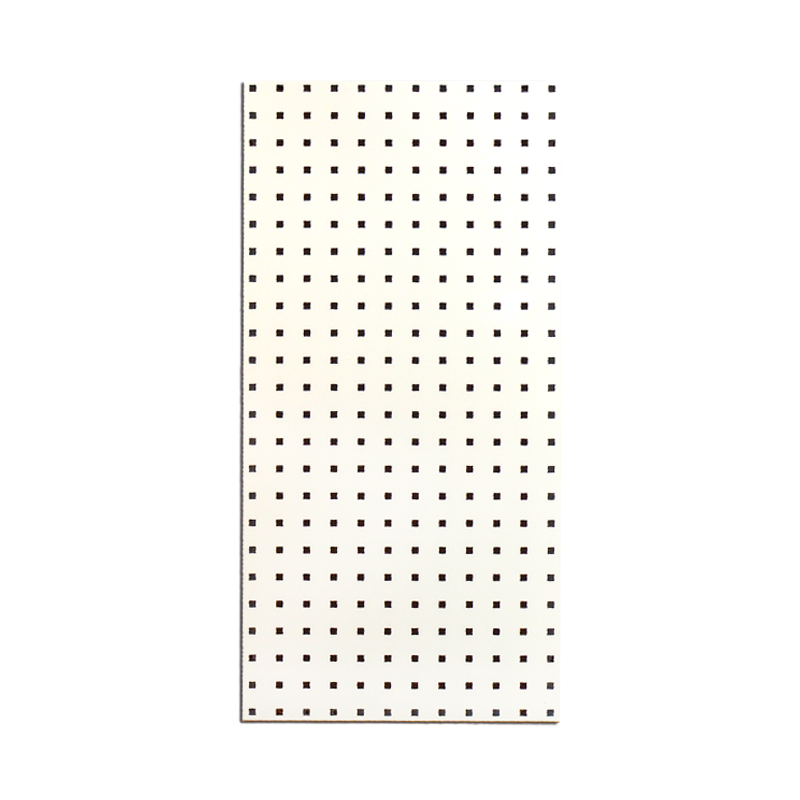

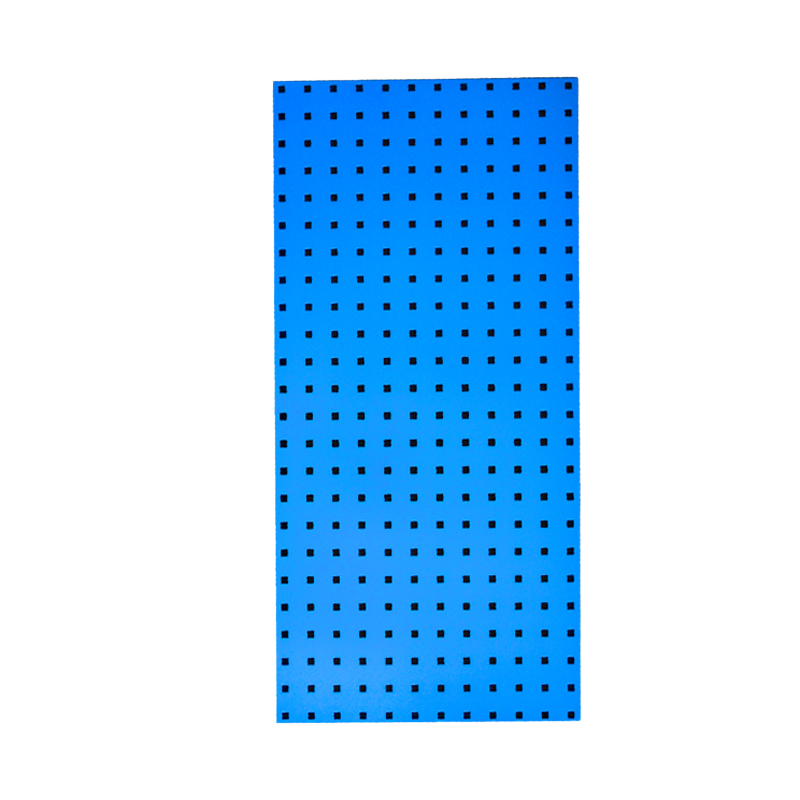

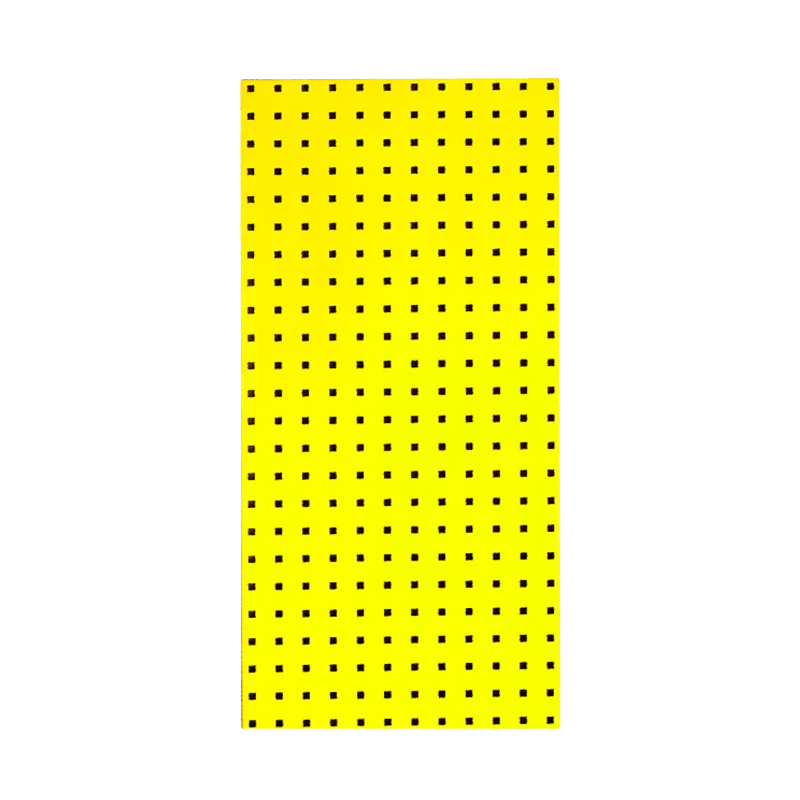

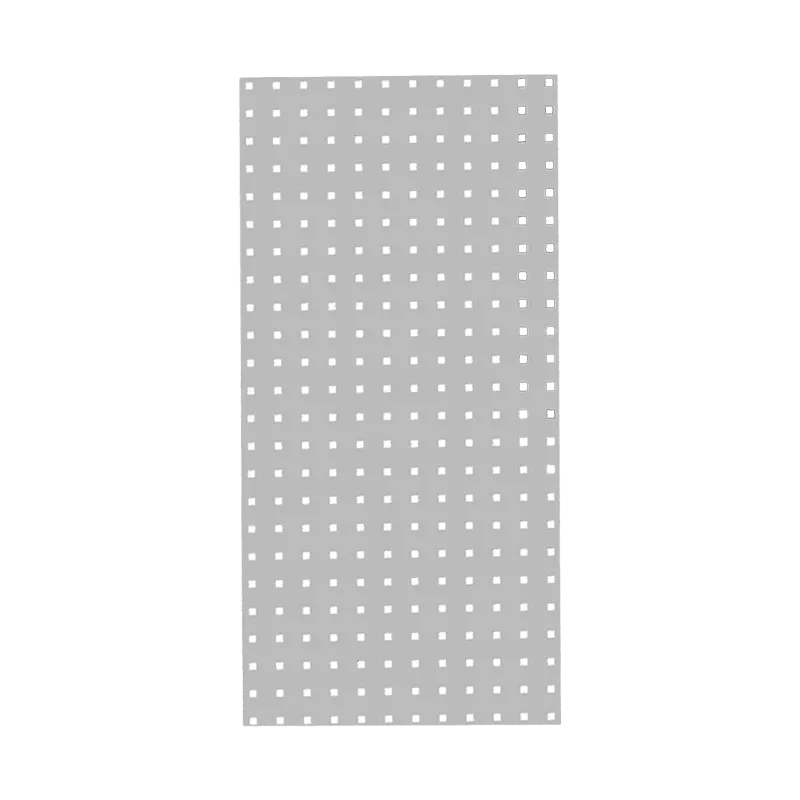

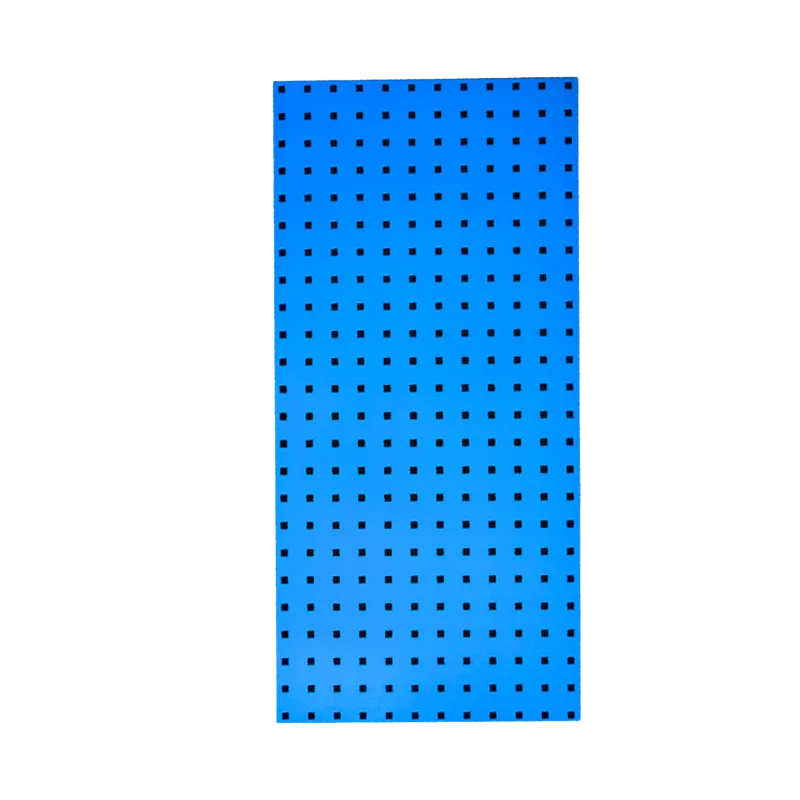

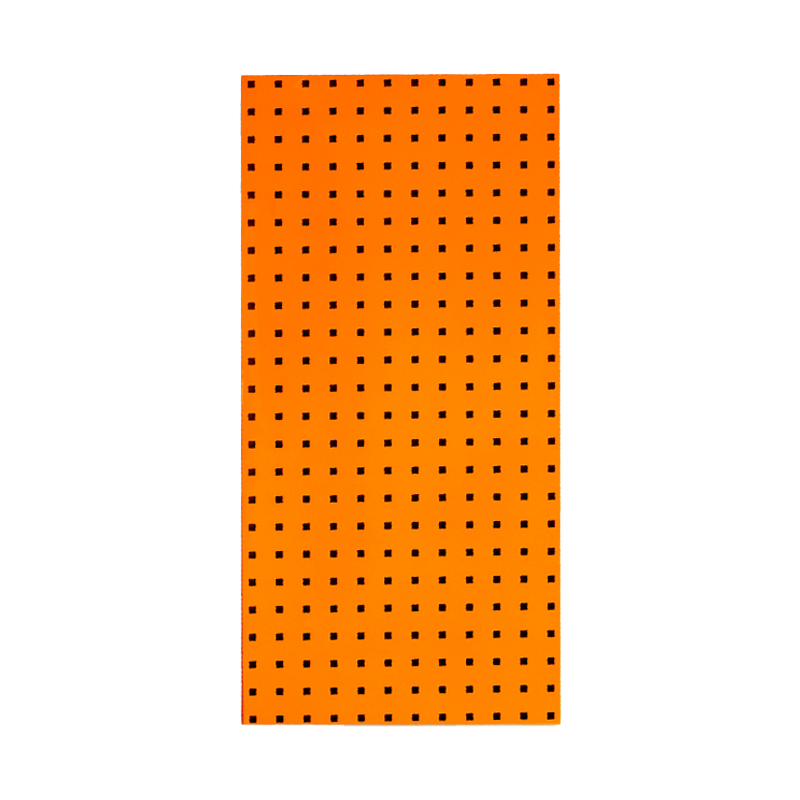

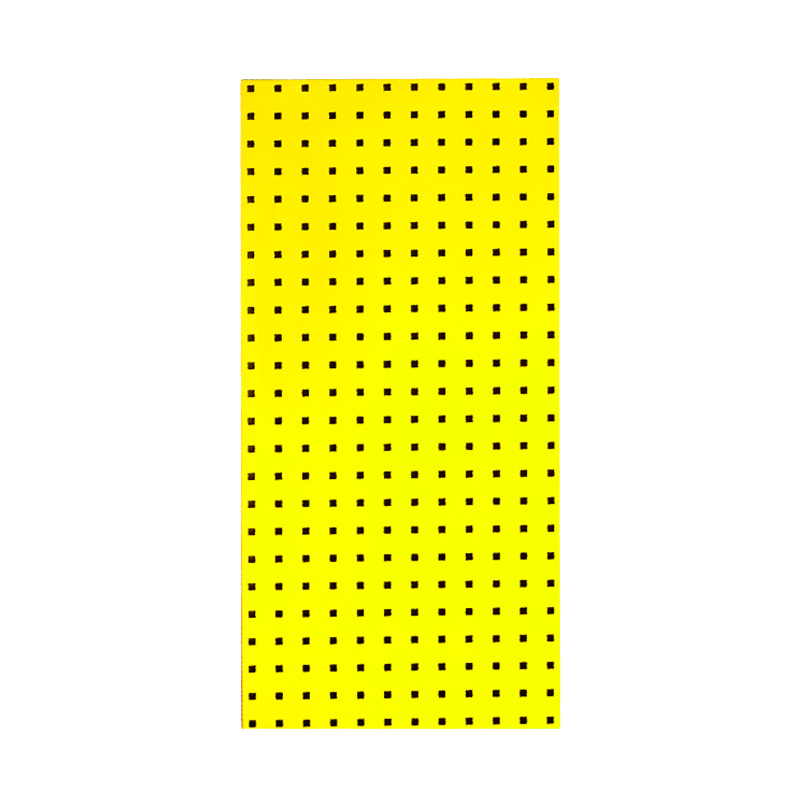

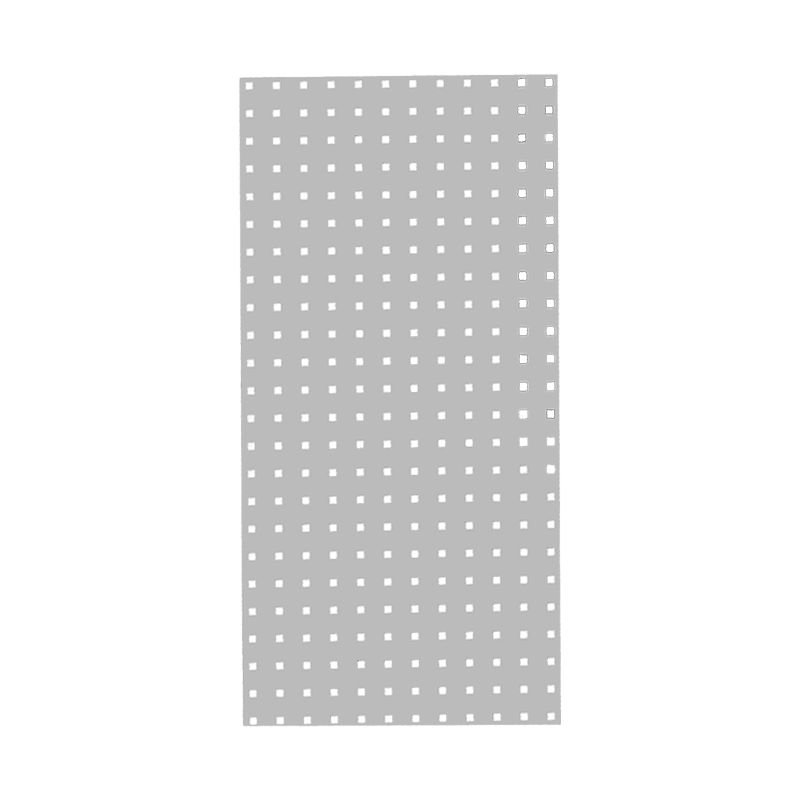

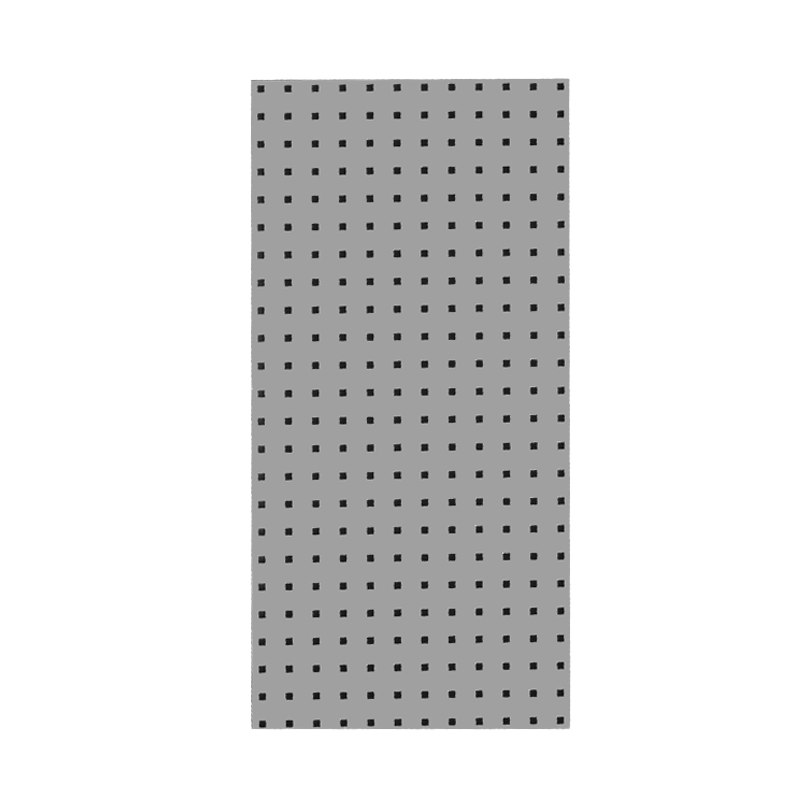

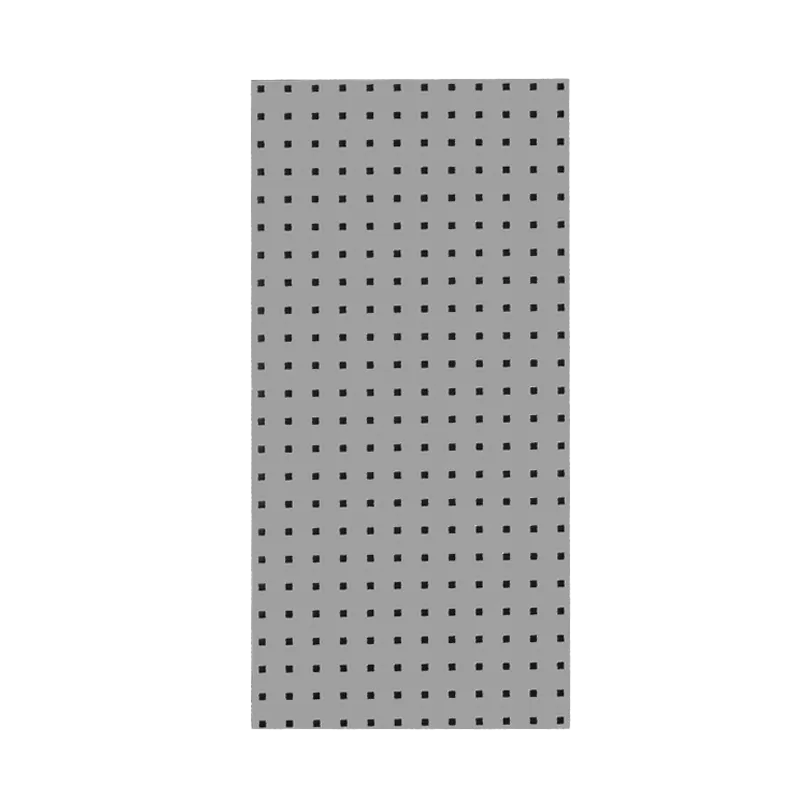

Доска для подвешивания инструментов
Запрос продукции
Контакты
Каталог
Связанные
- Описание продукта
1. Конструкция
Эта настраиваемая стойка для инструментов отличается продуманной структурой, сочетающей смещенный вперед центр тяжести и расширенное основание, что значительно повышает общую устойчивость. Даже при полной загрузке инструментами стойка сохраняет устойчивость, эффективно предотвращая опрокидывание, вызванное столкновениями или частой перестановкой инструментов, обеспечивая надежную поддержку для часто выполняемых операций в цеху.
2. Характеристики процесса
Это изделие обладает высокой степенью настраиваемости. Размер и диаметр отверстий стойки можно точно отрегулировать в соответствии с конкретными потребностями, а тип и количество крючков можно гибко настроить в соответствии с конкретными сценариями использования. Эта настраиваемая конструкция позволяет размещать инструменты различных размеров, обеспечивая организованное хранение всего: от маленьких отверток до тяжелых гаечных ключей и даже инструментов нестандартной формы. Компоновка и функциональность идеально соответствуют предпочтениям пользователя, обеспечивая эффективный доступ к инструментам.
3. Сферы применения
Эта настраиваемая стойка для инструментов имеет широкий спектр применения, удовлетворяя потребности в хранении инструментов в самых разных ситуациях. На заводских производственных линиях он может помочь добиться стандартизированного управления инструментами; в авторемонтных мастерских он может поддерживать инструменты для технического обслуживания в порядке и сокращать время их поиска; в домашних гаражах он может размещать различные инструменты на своих местах и поддерживать порядок в пространстве; в лабораториях экспериментальные инструменты могут храниться в порядке для удобства эксплуатации и использования.
Подтвердите типы отверстий (круглые/квадратные/неправильные), диаметр отверстий, шаг отверстий, метод расположения (матрица/соты/пользовательский)
Оцените толщину плиты (обычно 0.5-6мм) и выбор материала (алюминий/нержавеющая сталь/оцинкованная сталь и т.д.)
Предоставьте рекомендации DFM (проектирование для производства) во избежание конфликтов в дизайне
-
Сценарии

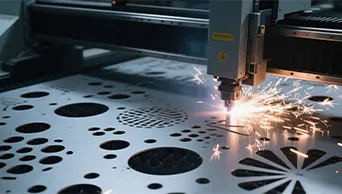

Высокоточные сложные узоры
-
Точность
±0.1мм
-
Особ.
Без заусенцев, гладкие края отверстий
-
Сценарии
Крупные партии стандартных отверстий
-
Точность
±0.15мм
-
Особ.
Высокая эффективность, экономичность
-
Сценарии

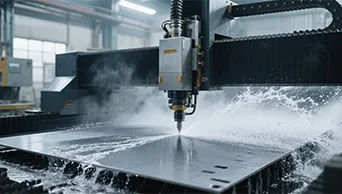

Сверхтолстые плиты (>10мм)
-
Точность
±0.2мм
-
Особ.
Отсутствие термической деформации
·Допуск шага отверстий·
±0.1мм (прецизионный класс) / ±0.3мм (стандартный класс)
·Высота заусенцев·
≤0.05мм (требуется вторичная зачистка)
·Стандартное круглое отверстие·

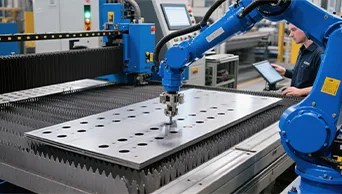

Используйте многопозиционные матрицы для одновременной штамповки
·Неправильное отверстие·
Индивидуальные твердосплавные матрицы

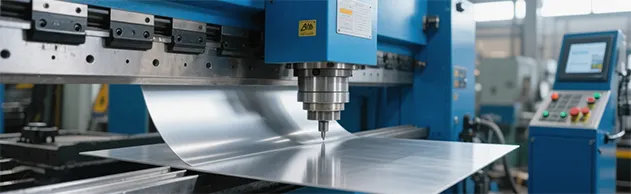

Радиус гибки ≥ 1×толщина плиты

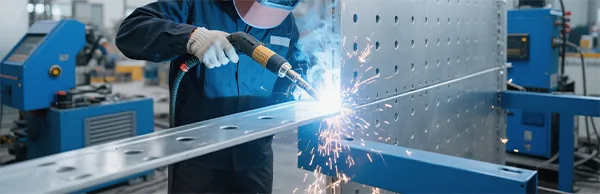

Используйте микролучевую плазменную сварку для уменьшения термической деформации
(Полная проверка или выборочная проверка)
Контроль в пределах ±0.05мм

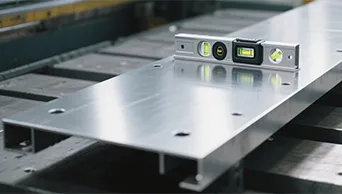

Деформация ≤ 0.3мм/м²
| Параметр | Стандартное значение | Примечание |
|---|---|---|
| Мин. диаметр отверстия | ≥ Толщина × 0.8 | Предотвращение поломки пуансона |
| Расстояние до края | ≥ Толщина × 1.5 | Избежать деформации края |
| Шаг отверстий | ≥ Толщина × 2 | Обеспечение прочности |
| Материал | Рекомендуемая толщина | Особенность |
|---|---|---|
| Алюминий 5052 | 1.0-3.0мм | Предпочтителен легкий вес |
| Нержавеющая сталь 304 | 0.8-2.5мм | Предпочтителен легкий вес |
| Оцинкованная сталь SECC | 1.2-3.0мм | Экономически эффективный |
(Глубина ≤ 0.3× Толщина)

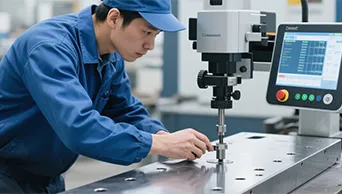

(Резьбовые отверстия M3-M8)
Координатно-измерительная машина
(Полная проверка положения отверстий)
Измеритель шероховатости
(Шероховатость стенки отверстия Ra ≤ 3.2мкм)
Камера соляного тумана
(Согласно стандарту ASTM B117)
Упаковка в защитную пленку PE от царапин
Защита гофрированным картоном
Усиление деревянной обрешеткой
(Для крупногабаритных панелей)
