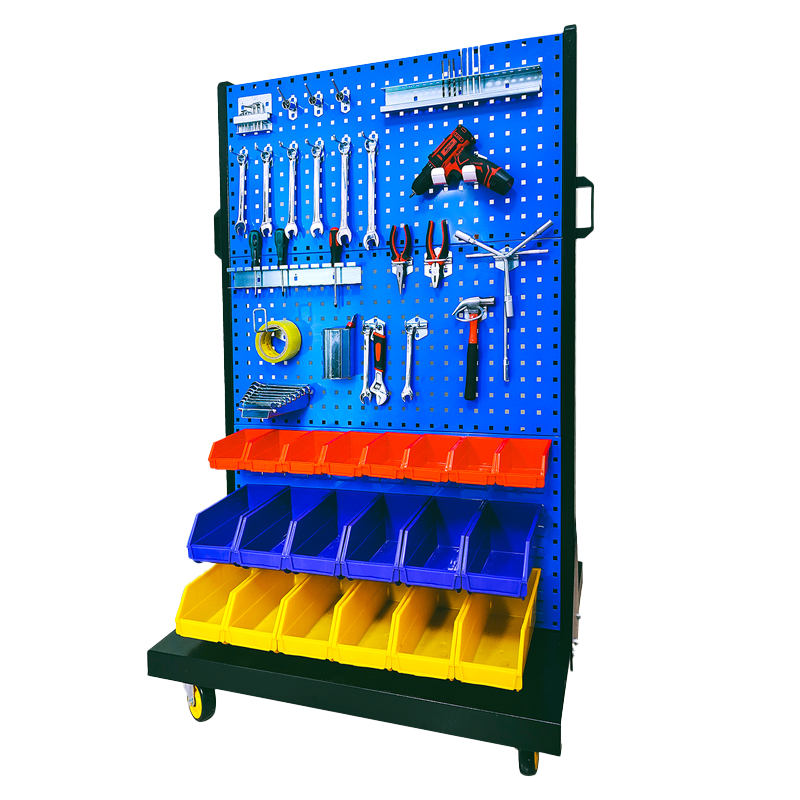

Стойка для инструментов0

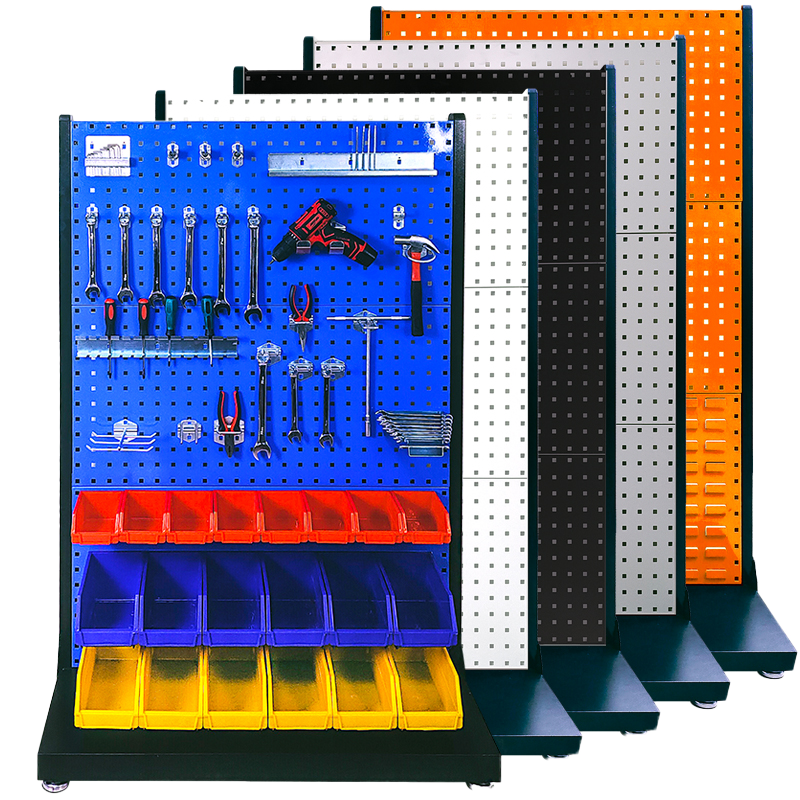

Стойка для инструментов1

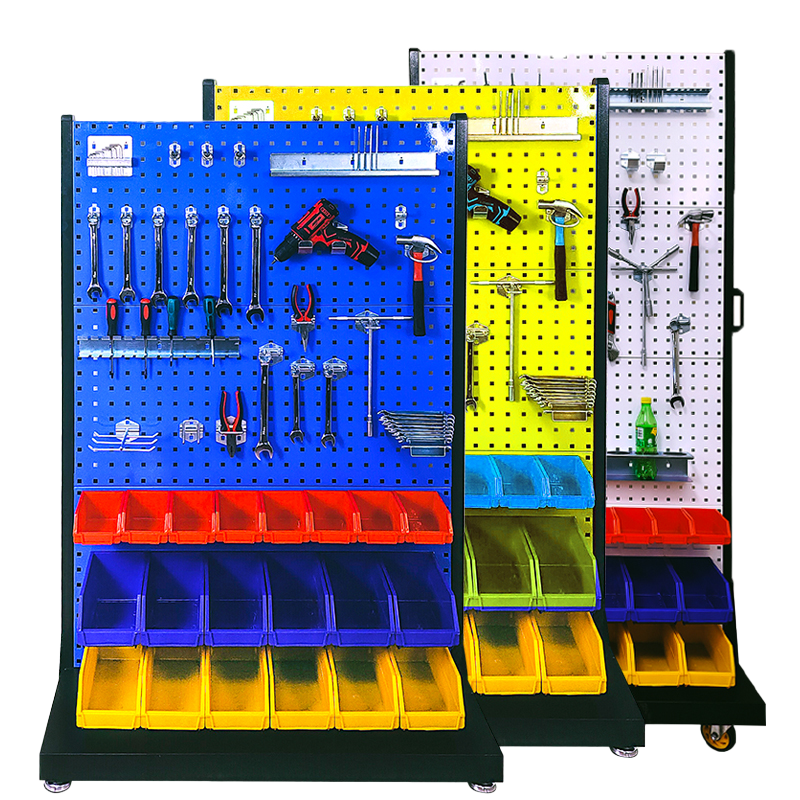

Стойка для инструментов2

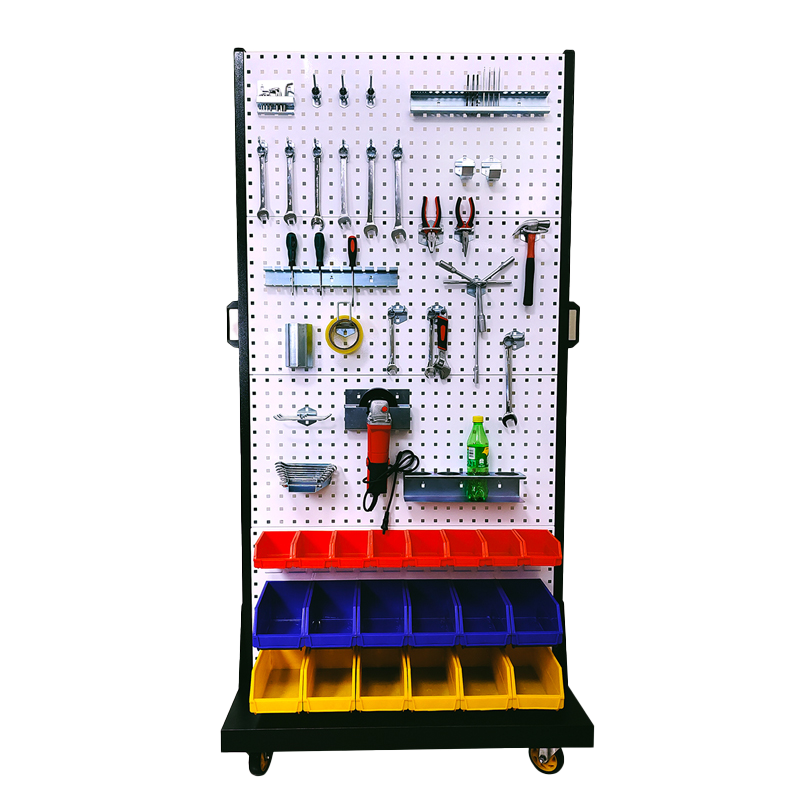

Стойка для инструментов3

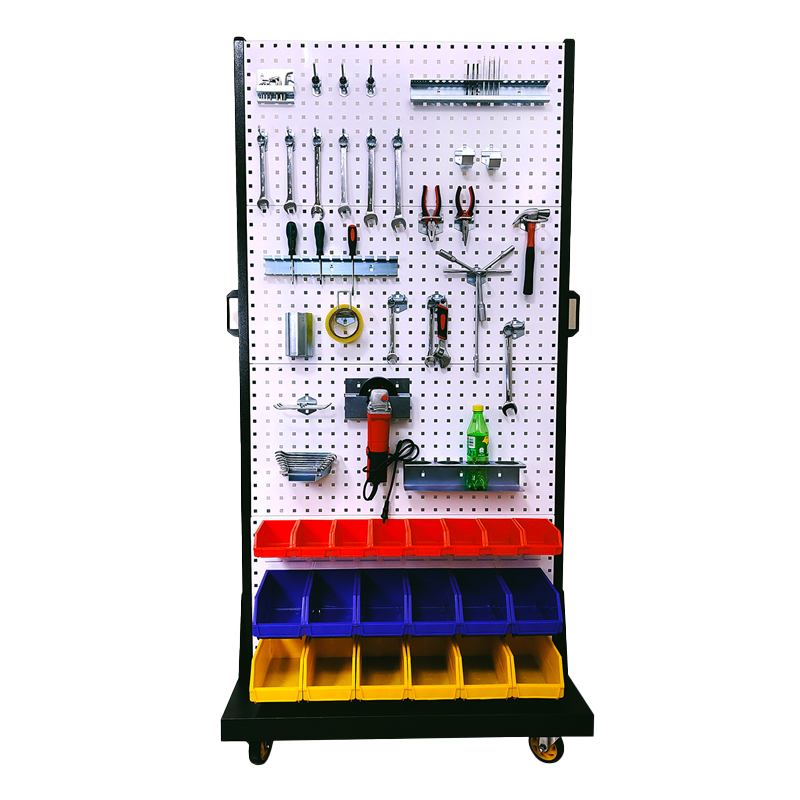

Стойка для инструментов4
Все категории продуктов
Стойка для инструментов
Обработка перфорированной плиты
Стойка для инструментов
Цвет оправы: Полуглянцевый черный Пластина с квадратным отверстием Baidu: Толщина пластины 1,2/1,5 и 1,7 мм (включая напыление)
Материал
Размеры
(Длина * Ширина * Высота в мм)
Односторонняя 3-слойная фиксированная модель: 960*430*1450 мм

Тип: пластина с квадратными

отверстиями/жалюзи

Односторонняя 4-слойная фиксированная модель: 960*430*1950 мм
Двусторонний 3-слойный фиксированного типа: 960*610*1550 мм
Двусторонняя 4-слойная фиксированная модель: 960*610*2050 мм
  1. Описание продукта

I. Конструкция

Эта многофункциональная стойка для инструментов имеет гибкую модульную структуру, позволяющую настраивать размер и количество полок в соответствии с конкретными потребностями хранения, подстраиваясь под любое пространство. Благодаря регулируемой перфорированной панели, положение и размер стеллажа можно регулировать по мере необходимости. Стойка поддерживает индивидуальную конфигурацию с помощью таких аксессуаров, как крючки и ящики для материалов. Будь то небольшие детали, крупногабаритные инструменты или целые коробки с материалами, стойка может быть аккуратно размещена для максимального использования вертикального пространства, увеличивая вместимость и облегчая доступ.

II. Качество изготовления

Это изделие соответствует философии производства с высокой степенью персонализации, используя технологию точной адаптации размеров, чтобы стойка, перфорированная панель и различные аксессуары идеально соответствовали вашим потребностям. Стойка изготовлена из высококачественных материалов, что обеспечивает прочную конструкцию, способную выдерживать длительную нагрузку от инструментов и материалов различных размеров, обеспечивая долговечность и безопасность, а также надежную поддержку для эффективного хранения.

III. Варианты применения

Этот многофункциональный стеллаж для инструментов подходит для различных задач: его можно использовать в качестве рабочей станции на заводских производственных линиях для стандартизации управления производственным инструментом; его можно использовать в качестве инструментальной станции в зонах технического обслуживания для удобного централизованного доступа к ремонтным инструментам; а также его можно использовать на складах для организации и сортировки незакрепленных деталей, что позволяет эффективнее использовать складское пространство. Его гибкая адаптивность и практичность отвечают требованиям различных промышленных и повседневных складских задач, помогая повысить эффективность работы и поддерживать чистоту пространства.

Основной технологический процесс
Основной технологический процесс
-01
Анализ требований и обзор дизайна

Подтвердите типы отверстий (круглые/квадратные/неправильные), диаметр отверстий, шаг отверстий, метод расположения (матрица/соты/пользовательский)

Оцените толщину плиты (обычно 0.5-6мм) и выбор материала (алюминий/нержавеющая сталь/оцинкованная сталь и т.д.)

Предоставьте рекомендации DFM (проектирование для производства) во избежание конфликтов в дизайне

-02
Прецизионная резка
Лазерная резка
  • Сценарии

    Высокоточные сложные узоры

  • Точность

    ±0.1мм

  • Особ.

    Без заусенцев, гладкие края отверстий

ЧПУ штамповка
  • Сценарии

    Крупные партии стандартных отверстий

  • Точность

    ±0.15мм

  • Особ.

    Высокая эффективность, экономичность

Гидроабразивная резка
  • Сценарии

    Сверхтолстые плиты (>10мм)

  • Точность

    ±0.2мм

  • Особ.

    Отсутствие термической деформации

--Контроль процесса--

·Допуск шага отверстий·
±0.1мм (прецизионный класс) / ±0.3мм (стандартный класс)

·Высота заусенцев·
≤0.05мм (требуется вторичная зачистка)

--Выбор формы--

·Стандартное круглое отверстие·
Используйте многопозиционные матрицы для одновременной штамповки

·Неправильное отверстие·
Индивидуальные твердосплавные матрицы

-03
Штамповка
-04
Структурное формование
Гибка
Используйте ЧПУ гибочный станок
Радиус гибки ≥ 1×толщина плиты
Сварка
Для перфорированных досок сборочного типа
Используйте микролучевую плазменную сварку для уменьшения термической деформации
-05
Обработка поверхности
--Электрофорез--
Полная защита от ржавчины, подходит для перфорированных досок наружного оборудования
--Нанесение покрытия--
Матовая текстура, подходит для декоративных панелей
--Окраска распылением--
Устойчивость к царапинам/антистарение, подходит для оболочек механического оборудования
-06
Контроль качества
Проверка положения отверстий
Используйте измерение изображения CCD
(Полная проверка или выборочная проверка)
Тестирование проходным/непроходным калибром
Допуск диаметра отверстий
Контроль в пределах ±0.05мм
Проверка плоскостности
Измерение лазерным плоскометром
Деформация ≤ 0.3мм/м²
Стандарты специальных процессов
Стандарты специальных процессов
Правила проектирования отверстий
Параметр Стандартное значение Примечание
Мин. диаметр отверстия ≥ Толщина × 0.8 Предотвращение поломки пуансона
Расстояние до края ≥ Толщина × 1.5 Избежать деформации края
Шаг отверстий ≥ Толщина × 2 Обеспечение прочности
Руководство по материалам
Материал Рекомендуемая толщина Особенность
Алюминий 5052 1.0-3.0мм Предпочтителен легкий вес
Нержавеющая сталь 304 0.8-2.5мм Предпочтителен легкий вес
Оцинкованная сталь SECC 1.2-3.0мм Экономически эффективный
Функциональное улучшение
01
Дизайн ребер
Добавить ребра между отверстиями
(Глубина ≤ 0.3× Толщина)
02
Отбортовка
Отбортованный край отверстия<br/>(Высота ≤ 2мм)
03
Комбинированный процесс
Штамповка + нарезание резьбы за один этап
(Резьбовые отверстия M3-M8)
Система обеспечения качества
Система обеспечения качества
Список инспекционного оборудования

Координатно-измерительная машина

(Полная проверка положения отверстий)

Измеритель шероховатости

(Шероховатость стенки отверстия Ra ≤ 3.2мкм)

Камера соляного тумана

(Согласно стандарту ASTM B117)

Упаковка в защитную пленку PE от царапин

Защита гофрированным картоном

Усиление деревянной обрешеткой

(Для крупногабаритных панелей)

Стандарты упаковки и транспортировки
Сценарии
Сценарии
Примечание: Параметры процесса могут быть дополнительно уточнены в соответствии с конкретными сценариями применения

Поддерживает полный цикл услуг от проектирования до серийного производства

Быстрая доставка образцов в течение 24 часов (простые формы отверстий)

База данных содержит более 200 стандартных решений

Доступны отчеты о соответствии RoHS/REACH
Теплоотводящие пластины, экранирующие крышки (диаметр отверстий Φ1-Φ3мм)
Электронные устройства
Перфорированные навесные стены (перфорация художественным узором)
Отделка зданий
Фильтрующие пластины (сотовое расположение)
Промышленное оборудование
Вентиляционные панели для шкафов хранения (квадратная решетка отверстий)
Мебель
